Deep Groove Ball Bearings: En omfattende guide til typer, applikasjoner og vedlikehold

Introduksjon tjegl dype spellerkulelager

I verden av maskinteknikk og roterende maskiner er det få komponenter som er så grunnleggende og mye brukt som dype spellerkulelager . Disse ukjente bevegelsesheltene er integrert i utallige enheter, fra enkle husholdningsapparater til komplekse romfartssystemer. Kjent for sin enkelhet, allsidighet og effektivitet, dype sporkulelager er den vanligste typen rullende elementlager , en klasse av mekaniske komponenter designet for å redusere friksjon og støtte belastninger.

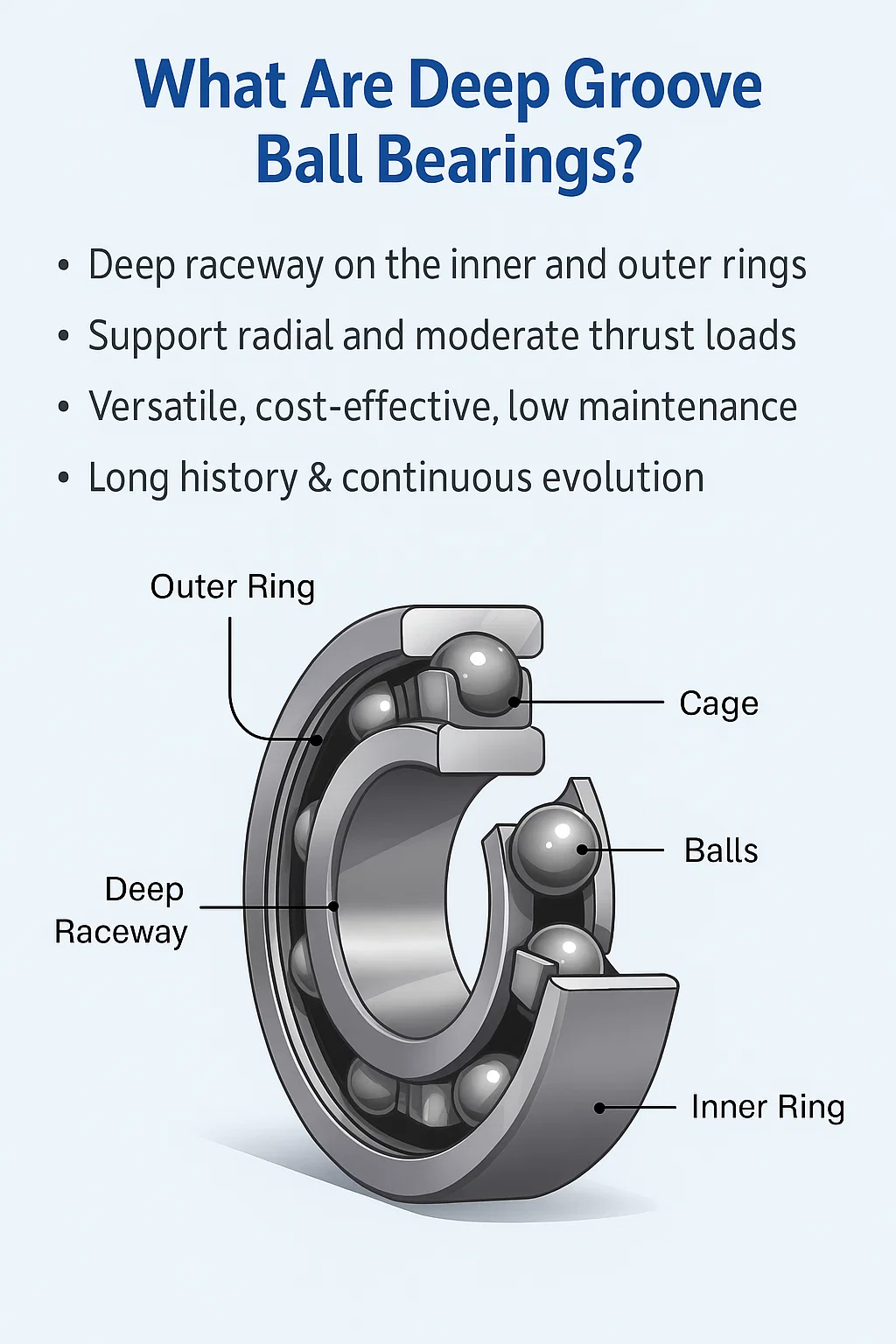

Hva er dype sporkulelager?

A dypt sporkulelager er en type peiling som har en dyp, uavbrutt løpebane på både den indre og ytre ringen. Denne løpebanen har en radius som er litt større enn ballenes, noe som gjør det mulig peiling å håndtere begge deler radiell belastning (kraften vinkelrett på skaftet) og moderat skyvelast or aksial belastning (kraften parallelt med akselen). Kjernekomponentene inkluderer en indre ring, en ytre ring, et sett med presisjon kulelager , og et bur for å holde ballene på riktig avstog og ledet. Denne designen sikrer jevn og effektiv rotasjon, og minimerer friksjon og energitap.

Nøkkelegenskaper og fordeler

Den utbredte bruken av dype sporkulelager er et bevis på deres eksepsjonelle egenskaper og fordeler.

• Allsidighet: Deres unike raceway-design lar dem effektivt støtte begge deler radiell belastning og en betydelig grad av skyvelast , noe som gjør dem egnet for et stort utvalg av peiling applications .

• Høyhastighetskapasitet: Med lav friksjonskoeffisient er disse peilings er ideelle for høyhastighetsdrift.

• Kostnadseffektivitet: De er en av de mest produserte peiling types , som betyr et høyt nivå av stogardisering og lavere kostnader sammenlignet med ogre spesialiteter peilings .

• Lite vedlikehold: Mange dype spellerkulelager er tilgjengelig i forseglede eller skjermede versjoner, forhåndssmurt for livet, krever lite eller ingen peiling maintenance .

• Stillegående drift: Deres presisjonsdesign sikrer jevn rotasjon, noe som resulterer i lavt støy- og vibrasjonsnivå.

Kort historie og evolusjon

Konseptet med å bruke rullende elementer for å redusere friksjon går århundrer tilbake, med tidlige design skissert av Leonardo da Vinci. Imidlertid det moderne kulelager slik vi kjenner begynte det å ta form under den industrielle revolusjonen, ettersom behovet for mer effektivt maskineri vokste. Den dypt sporkulelager design ble banebrytende på slutten av 1800- og begynnelsen av 1900-tallet, med nøkkelinnovasjoner som fokuserte på løpebanegeometrien og produksjonspresisjon. Over tid, fremskritt innen peiling materials , smøring , og produksjonsteknikker har muliggjort høyere lastekapasitet, økte hastigheter og forlenget levetid, noe som gjør dem til de robuste og pålitelige komponentene de er i dag. Denne utviklingen har befestet deres posisjon som en uunnværlig komponent i nesten alle bransjer.

Typer dype sporkulelager

Mens alle dype sporkulelager deler en grunnleggende design, de er produsert i forskjellige konfigurasjoner for å møte de spesifikke kravene til forskjellige peiling applications . Forstå disse forskjellige peiling types er avgjørende for å velge riktig komponent for en bestemt oppgave. Hovedforskjellene ligger i antall kulerekker og typen tetning eller skjerming som brukes.

Enkeltrads dype sporkulelager

Dette er den mest brukte og gjenkjennelige kulelager type . Som navnet antyder, har de en enkelt rad med kulelager mellom indre og ytre ring. Enkel rad peilings er svært allsidige, i stog til å håndtere betydelige radiell belastning og på grunn av deres dype løpespor, en moderat skyvelast i begge retninger. Deres robuste og enkle design gjør dem egnet for en lang rekke bruksområder, fra elektriske motorer og bilkomponenter til elektroverktøy og husholdningsapparater. Deres lave friksjon og høyhastighetsegenskaper gjør dem til et utmerket valg for de fleste generelle formål peiling applications .

Doble rader med dype sporkulelager

For applikasjoner som krever større lastekapasitet og stivhet enn en enkelt rad peiling kan gi, den doble rad dypt sporkulelager er den ideelle løsningen. I hovedsak to enkeltrader peilings kombinert til en enkelt enhet, dette type har to parallelle rader med kuler. Den doble raddesignen øker betraktelig peiling's radiell og aksial belastningskapasitet. Den bredere støttebasen gir også større stabilitet og stivhet, noe som gjør dem spesielt effektive i scenarier der et skaft må holdes godt på plass. Selv om de er større og mer spesialiserte, er de et utmerket valg for tunge maskiner, logbruksutstyr og industrielle pumper der ytelse under høy belastning er en prioritet.

Miniatyrkulelager

Miniatyr kulelager er en spesialisert type av dypt sporkulelager definert av deres svært små dimensjoner, med en ytre diameter på mindre enn 30 mm. Til tross for sin lille størrelse, er de konstruert til samme høyde spesifikasjoner som deres større motparter. Disse peilings er kritiske komponenter i presisjonsinstrumenter og -utstyr der plassen er ekstremt begrenset. Vanlig applikasjoner inkluderer tannbor, robotikk, medisinske instrumenter, datavifter og andre småskala mekaniske enheter. Designet deres prioriterer lav friksjon og jevn drift, noe som gjør dem til en viktig del av miniatyr-, høyhastighets- og presisjonssystemer.

Åpne, skjermede og forseglede lagre

Beskyttelsen av de interne komponentene og smøring er avgjørende for levetiden og ytelsen til enhver peiling . Dype sporkulelager kommer i tre primære beskyttelseskonfigurasjoner:

• Åpne lagre: Dette grunnleggende type har ingen tetninger eller skjold. De interne komponentene er utsatt, noe som er gunstig for applikasjoner hvor peiling er regelmessig smurt med olje eller fett fra en ekstern kilde eller fungerer i et rent miljø. De tilbyr den laveste friksjonen og er i stand til de høyeste hastighetene.

• Skjermede lagre: Utpekt med en "Z" (for ett skjold) eller "ZZ" (for to skjold), disse peilings har berøringsfrie metallskjold presset inn i den ytre ringen. Disse skjoldene forhindrer at store partikler kommer inn i peiling samtidig som det lar noe smøremiddel slippe ut og gir en litt høyere hastighetsgrense enn forseglede lagre. De er egnet for miljøer med minimal forurensning.

• Forseglede lagre: Disse er betegnet med "RS" (for én gummipakning) eller "2RS" (for to gummipakninger). peilings har en fleksibel gummileppetetning som kommer i kontakt med den indre ringen. Denne designen gir overlegen beskyttelse mot både faste forurensninger og fuktighet. De er forhåndssmurt med fett for livet og er et populært valg for peiling applications i støvete eller våte omgivelser. Avveiningen er litt økt friksjon, noe som gir en lavere fartsgrense sammenlignet med åpen eller skjermet peilings .

Forstå disse forskjellige peiling types og deres spesifikke funksjoner er det første trinnet for å sikre en vellykket installasjon og lang, pålitelig levetid.

Bruk av dype sporkulelager

Allsidigheten og påliteligheten til dype sporkulelager gjør dem til en hjørnestein i praktisk talt alle bransjer som er avhengige av roterende maskineri. Fra tungt industrielt utstyr til daglige forbrukerprodukter, disse essensielle komponentene er konstruert for å fungere i en rekke miljøer. Følgende er noen av de mest fremtredende peiling applications hvor deres unike egenskaper utnyttes for optimal ytelse.

Bilindustri

Bilindustrien er en stor forbruker av dype sporkulelager . De er uunnværlige for jevn og effektiv drift av kjøretøyets mange roterende deler. Du finner dem i hjulnav, der de støtter kjøretøyets vekt og sikrer at hjulet spinner fritt med minimal friksjon. De er også avgjørende inne i girkasser og dynamoer, hvor de håndterer høye hastigheter og kombinert radiell belastning and skyvelast generert under drift. Holdbarhet og lang levetid spesifikasjoner av kulelager er avgjørende for å sikre kjøretøyets pålitelighet og sikkerhet over tusenvis av miles.

Elektriske motorer

Elektriske motorer, arbeidshestene til både industri og husholdning applikasjoner , stole sterkt på dype sporkulelager for å støtte rotorakselen. Den peilings la akselen rotere ved høye hastigheter med minimalt energitap. Deres lave friksjon og stillegående drift er spesielt viktig i elektriske motorer, siden de bidrar til en motors totale effektivitet og støyreduksjon. Enten i en liten skala viftemotor eller en stor industrimotor for fabrikkutstyr, ytelsen til peiling påvirker motorens levetid og ytelse direkte.

Pumper og kompressorer

I pumper og kompressorer, dype sporkulelager er kritiske for å støtte de roterende akslene som flytter væsker eller komprimerer gasser. Disse applikasjoner avten involve high speeds and significant radiell belastning fra løpehjulet eller stempelet. Den peilings må være robust nok til å motstå disse kreftene samtidig som den opprettholder nøyaktig innretting for å forhindre slitasje. Deres pålitelighet under disse krevende forholdene sikrer konsistent og effektiv ytelse av væskehåndteringssystemer i HVAC-enheter, industrielle prosesser og vannbehandlingsanlegg.

Husholdningsapparater og elektroverktøy

Det moderne livets bekvemmelighet er ofte drevet av små elektriske motorer, som alle bruker dype sporkulelager . Fra trommelen til en vaskemaskin til de interne mekanismene til en støvsuger, disse peilings muliggjør stille og jevn rotasjon av bevegelige deler. De finnes også i elektroverktøy, for eksempel bor, sager og kverner, hvor de må tåle støtende krefter og høye driftshastigheter. Den lave vedlikehold krav til forseglet kulelager gjør dem ideelle for forbrukerprodukter hvor smøring og service er vanligvis ikke en del av brukerens rutine.

Luftfart

I romfartsindustrien er innsatsen utrolig høy, og påliteligheten til hver komponent er avgjørende. Dype sporkulelager brukes i kritiske applikasjoner alt fra flykontrollsystemer og landingsutstyr til motortilbehør. Disse peilings er produsert ekstremt nøyaktig spesifikasjoner og er ofte laget av spesialiserte materialer for å yte under ekstreme temperaturer og trykk. Mens prinsippene for en standard peiling gjelder, kvaliteten og peiling materials brukt i romfart er skreddersydd for absolutt pålitelighet, og demonstrerer den enorme tilliten som er plassert i denne grunnleggende komponenten.

Materialer som brukes i dype sporkulelagre

Ytelsen og levetiden til en dypt sporkulelager er grunnleggende bestemt av peiling materials brukt i sin konstruksjon. Mens den grunnleggende utformingen av en peiling forblir konstant, valget av materiale for ringene, ballene og buret er skreddersydd til de spesifikke kravene til søknad , inkludert belastning, hastighet, temperatur og miljøfaktorer.

Krom stål

For de aller fleste peiling applications , krom stål er standardmaterialet for de indre og ytre ringene, samt den kulelager seg selv. Dette materialet, typisk et høykarbon kromstål (som AISI 52100), tilbyr en eksepsjonell balanse mellom hardhet, slitestyrke og utmattelsesstyrke. Den er varmebehandlet for å oppnå en Rockwell-hardhet på rundt 60-64 HRC, noe som gjør den utrolig slitesterk og tåler høye radiell belastning and skyvelast . Påliteligheten og kostnadseffektiviteten til krom stål har gjort det til det beste valget for generelle formål dype sporkulelager i utallige bransjer.

Rustfritt stål

Når en peiling kreves for å operere i et korrosivt miljø, for eksempel i matforedling, medisinsk utstyr eller marine applikasjoner , rustfritt stål er det foretrukne materialet. Lagre i rustfritt stål er laget av høykromlegeringer (som AISI 440C) som gir utmerket motstand mot fuktighet, kjemikalier og rust. Selv om det ikke er så vanskelig som krom stål , som kan resultere i en litt lavere dynamisk belastningskapasitet, er deres overlegne korrosjonsmotstand en kritisk fordel. Dette gjør dem til en viktig komponent for applikasjoner hvor sanitærforhold og motstand mot kjemiske rengjøringsmidler ikke er omsettelige.

Keramiske materialer

For høy ytelse, spesialisert peiling applications , keramiske materialer representerer et betydelig sprang innen teknologi. Disse peilings har vanligvis baller laget av materialer som silisiumnitrid ( $S{i}_3{N}_4$ ) eller Zirconia ( $Zr{O}_2$ ), som ofte er sammenkoblet med stålringer for å lage en "hybrid peiling ." Fordelene ved keramiske lagre er betydelige: de er betydelig lettere enn stål, ikke-magnetiske og motstandsdyktige mot korrosjon. Deres høye stivhet og lavere termiske ekspansjon gir høyere presisjon og muligheten til å operere med mye høyere hastigheter og temperaturer med minimal smøring . Samtidig som den tilbyr uovertruffen ytelse, er de høye kostnadene ved keramiske materialer betyr at de primært brukes i kritiske applikasjoner slik som romfart, motorsport og spesialisert høyhastighetsmaskineri.

Bur: Stål, messing og polyamid

Den peiling's bur, også kjent som en holder, har den avgjørende funksjonen å skille ballene og lede dem jevnt rundt løpebanen. Materialet til buret velges basert på hastighet, temperatur og smørekrav.

• Presset stålbur: Den most common type , disse er stemplet av metallplater og er robuste, holdbare og økonomiske. De er egnet for de fleste generelle formål peiling applications .

• Maskinert messingbur: Brukes til større peilings eller under mer krevende forhold, messingbur er sterkere og mer stabile ved høye temperaturer og hastigheter. De gir bedre ytelse i applikasjoner med fattige smøring og er vanlige i industrielle girkasser og pumper.

• Polyamidbur (nylon): Disse burene er støpt av en forsterket polymer, og er lette, fleksible og tilbyr utmerkede lavfriksjonsegenskaper. De er ideelle for høyhastighets, lavt støynivå applikasjoner og er motstandsdyktige mot visse kjemikalier. De har imidlertid et begrenset temperaturområde og er ikke egnet for ekstremt varme omgivelser.

Den careful selection of these peiling materials er en viktig del av spesifikasjoner prosess for å sikre peiling er perfekt tilpasset sin tiltenkte funksjon og miljø.

Forstå lastekapasitet og hastighetsvurderinger

Å velge riktig dypt sporkulelager for en gitt søknad krever mer enn bare å kjenne dens dimensjoner. En grunnleggende forståelse av peiling specifications , spesielt lastekapasitet og hastighetsklassifiseringer, er avgjørende for å sikre pålitelighet og lang levetid. Disse vurderingene definerer grensene for en peiling's ytelse og er kritiske faktorer i utvelgelsesprosessen.

Radiell belastning vs. aksial belastning

Hver peiling er designet for å støtte en bestemt type av force or load. Dype sporkulelager er spesielt allsidige fordi de kan håndtere begge deler radiell belastning and aksial belastning .

• Radiell belastning: Dette er kraften som virker vinkelrett på akselen. Det er den primære belastningen som de fleste dype spellerkulelager er designet for å støtte, med deres dype løpebaner som gir utmerket støtte for disse kreftene.

• Aksialbelastning (eller skyvebelastning): Dette er kraften som virker parallelt med akselen. Mens noen peiling types er designet spesielt for skyvelast , den dype racerbanegeometrien til dype spellerkulelager lar dem håndtere moderat aksial belastning i begge retninger. Denne funksjonen med to formål gjør dem til et ideelt valg for applikasjoner med kombinerte lasteforhold.

Statiske og dynamiske lastvurderinger

Produsenter gir to viktige belastningsklassifiseringer for peilings , som er avgjørende for peiling applications :

• Statisk belastningsvurdering ( $C_0$ ): Den static load rating represents the maximum load a stationary peiling kan tåle uten å forårsake permanent deformasjon av løpebanene eller kulelager . Overskridelse av denne verdien, selv for et øyeblikk, kan føre til innrykk og redusere betraktelig peiling's fremtidig ytelse og levetid. Denne vurderingen er avgjørende for applikasjoner hvor peilings utsettes for store belastninger under hvile, for eksempel en kran som bærer en tung vekt før løfting.

• Dynamisk belastningsvurdering ( $C$ ): Den dynamic load rating is the most critical factor for peilings som opererer under rotasjon. Det er definert som konstanten radiell belastning at en gruppe identiske peilings kan tåle én million omdreininger før 90 % av dem viser de første tegnene på materialtretthet. Denne vurderingen brukes i peiling formel for livsberegning, $L_{10}=(C/P{)}^3$ , hvor $L_{10}$ er det nominelle livet i millioner av revolusjoner, $C$ er den dynamiske belastningen, og $P$ er den ekvivalente dynamiske belastningen. Dette forholdet fremhever et avgjørende prinsipp om peiling maintenance : en liten reduksjon i driftsbelastning kan føre til en dramatisk lengre tid peiling livet.

Hastighetsvurderinger (RPM-grenser)

A peiling's hastighetsklassifisering, typisk uttrykt i omdreininger per minutt (RPM), indikerer den maksimale hastigheten som den trygt kan operere uten å generere overdreven varme som kan føre til for tidlig peiling failure . Fartsgrensen er ikke en fast verdi, men påvirkes av flere faktorer:

• Smøring: Den type og metode for smøring (fett vs. olje) har en betydelig innvirkning på hastighetskapasiteten. Olje smøring tillater generelt høyere hastigheter enn fett.

• Lagerdesign: Som tidligere diskutert, peiling types med mindre friksjon, for eksempel åpen eller skjermet peilings , kan håndtere høyere hastigheter enn deres forseglede motstykker (2RS) på grunn av redusert luftmotstand fra kontaktpakningene.

• Last og temperatur: Tyngre belastninger og høyere driftstemperaturer genererer mer varme, noe som kan nødvendiggjøre en lavere driftshastighet for å forhindre termisk skade på peiling og dets smøremiddel.

Ved å vurdere disse nøye spesifikasjoner , kan ingeniører velge en dypt sporkulelager som ikke bare passer de fysiske begrensningene til et design, men også oppfyller de krevende ytelseskravene for en lang og pålitelig levetid.

Installasjon og håndtering

Den performance and service life of a dypt sporkulelager er sterkt avhengig av korrekt installasjon og håndtering. Selv en høy kvalitet peiling kan lide for tidlig peiling failure hvis den ikke er riktig montert. Følger beste praksis under installasjon er like viktig som å velge riktig type and spesifikasjoner for din søknad .

Riktig monteringsteknikk

Den fundamental rule of peiling installation er å bruke kraft kun på ringen som presses sammen. Å bruke kraft på feil ring kan overføre belastningen gjennom kulelager , forårsaker skade på løpebanene og en betydelig reduksjon i peiling’s livet. Det er tre primære metoder for montering:

• Mekanisk montering: For små til mellomstore peilings , dette er den vanligste metoden. Det innebærer å bruke en monteringshylse og en hammer eller en mekanisk presse. Hylsen fordeler kraften jevnt rundt ringen. Hvis peiling blir montert på en aksel, må kraften påføres den indre ringen. Hvis den monteres i en husboring, bør kraften påføres den ytre ringen.

• Hydraulisk montering: For større peilings , gir en hydraulisk presse en kontrollert og jevn kraft, og minimerer risikoen for skade. Trykket kan reguleres nøyaktig, noe som sikrer peiling sitter riktig uten å overbelaste komponentene.

• Denrmal Mounting (Heating): Dette er den sikreste og mest anbefalte metoden for peiling installation . Ved å varme opp peiling (vanligvis til en temperatur på 80-100°C), utvider den indre ringen seg, slik at den lett kan gli inn på skaftet. Denne metoden eliminerer behovet for kraftig påvirkning, og beskytter peiling fra skade. Spesialiserte induksjonsvarmer eller kontrollerte oljebad brukes for å sikre jevn og sikker oppvarming.

Nødvendig verktøy

Å ha de riktige verktøyene er avgjørende for en jevn og vellykket installasjon . Viktige verktøy inkluderer:

• Lageravtrekkere: Brukes for sikker og ikke-destruktiv fjerning av gammelt peilings .

• Monteringsverktøysett: Dense kits contain a set of sleeves and an impact hammer, designed to provide correct force application for different peiling størrelser.

• Induksjonsvarmer eller varmeplater: For det termiske installasjon metoden gir disse verktøyene en sikker og kontrollert måte å varme opp peiling jevnt.

• Presisjonsmåleverktøy: Mikrometre og skyvelære brukes til å kontrollere dimensjonene til akselen og huset for å sikre riktig passform og klaring.

Unngå vanlige installasjonsfeil

Uforsiktighet under installasjon er en ledende årsak til prematur peiling failure . Vær oppmerksom på disse vanlige feilene:

• Feil kraftpåføring: Den most frequent error is applying impact force to the outer ring when fitting a peiling til en aksel, eller omvendt. Dette kan føre til Brinelling (innrykk på løpebanen), som drastisk forkorter peiling’s levetid og kan føre til umiddelbar peiling failure .

• Forurensning: Smuss, støv og andre forurensninger er en peiling’s verste fiende. Selv mikroskopiske partikler kan forårsake slitasje og skade. Arbeid alltid i et rent miljø og bruk rent verktøy.

• Overoppheting: Oppvarming a peiling over anbefalt temperatur kan permanent endre hardheten til stålet, noe som fører til tap av styrke og potensial peiling failure .

• Bruk av feil passform: An installasjon med for stram passform på akselen eller i huset kan redusere peiling’s intern klaring, noe som forårsaker overdreven forspenning og varme. Omvendt kan en løs passform føre til akselkryp og gnagingskorrosjon. Sjekk alltid spesifikasjoner og toleranser.

• Feil smøring: Mens smøring er sitt eget emne, bruker feil type eller mengde smøremiddel under installasjon kan være en kritisk feil. Følg alltid produsentens anbefalinger.

Riktig installasjon er et kritisk skritt i peiling maintenance livssyklus. Å ta deg tid til å bruke de riktige verktøyene og teknikkene vil sikre deg dype sporkulelager yter sitt fulle potensial og gir en lang, pålitelig levetid.

Smøring

Etter skikkelig installasjon , effektiv smøring er den viktigste enkeltfaktoren for langsiktig helse og ytelse til en dypt sporkulelager . Faktisk en betydelig prosentandel av alle peiling failure kan direkte tilskrives upassende smøring , om det skyldes feil type av lubricant, insufficient quantity, or contamination. Vedlikehold av lager er ufullstendig uten et solid smøring plan.

Viktigheten av smøring

Smøring utfører flere kritiske funksjoner som sikrer en peiling fungerer effektivt og pålitelig:

• Reduserer friksjon: Den primary role of smøring er å danne en tynn film mellom de rullende elementene (kulene) og løpebanene. Denne filmen forhindrer direkte metall-på-metall-kontakt, og reduserer friksjon, varmeutvikling og slitasje drastisk.

• Beskytter mot slitasje: Ved å skape en barriere, smøring forhindrer overflatetretthet og slitasje forårsaket av små partikler. Den beskytter også peiling overflater fra korrosjon.

• Avleder varme: Som en peiling fungerer, genererer den varme. Smøremidlet hjelper til med å føre denne varmen bort fra de kritiske overflatene, og forhindrer termisk skade på peiling og forlenger levetiden.

• Tetninger mot forurensninger: I tillegg til seglene eller skjoldene på peiling selv, fungerer smøremidlet (spesielt fett) som en sekundær barriere, og forhindrer inntrengning av støv, smuss og fuktighet som ellers kan forårsake betydelig skade.

Typer smøremidler (fett, olje)

Den choice between grease and oil as a lubricant depends heavily on the peiling's driftsforhold, spesifikasjoner , og søknad .

• Fett: Fett er det vanligste smøremiddelet for dype spellerkulelager . Det er et halvfast stoff laget ved å kombinere en baseolje med et fortykningsmiddel. Dens viktigste fordeler er at den holder seg på plass, gir utmerkede tetningsegenskaper og krever sjeldnere etter- smøring . Dette gjør det til et ideelt valg for peilings som er forseglet for livet (2RS, ZZ). Imidlertid kan kjernen av fettet ved svært høye hastigheter generere varme og anbefales generelt ikke for ekstremt høye omdreininger applikasjoner .

• Olje: Olje smøring brukes vanligvis i høy hastighet, høy temperatur eller høy belastning applikasjoner hvor a constant flow of lubricant is required. Oil is better at dissipating heat and carrying away contaminants. It is also the preferred type for systemer med en sentralisert smøring system, hvor olje kontinuerlig kan tilføres og filtreres. Den største ulempen er behovet for mer komplekse tetningsarrangementer for å forhindre lekkasje.

Smøring Intervals

En vanlig misforståelse er det peilings er vedlikeholdsfrie. Mens forseglet peilings er designet for en bestemt levetid, de fleste andre peiling types krever periodisk re- smøring for å fylle på smøremiddelet og fjerne gammelt, forurenset fett. Å bestemme riktig intervall er avgjørende og avhenger av:

• Driftsbetingelser: A peiling opererer ved høye hastigheter, høye temperaturer eller under tungt radiell belastning vil kreve hyppigere re- smøring enn en i en lavhastighets, lav last søknad .

• Miljø: Et fiendtlig miljø med fuktighet, støv eller smuss vil nødvendiggjøre hyppigere peiling maintenance å skylle ut forurensninger.

• Anbefalinger fra produsenten: Rådfør deg alltid med peiling produsentens tekniske veiledninger for spesifikke smøring intervaller basert på peiling type and spesifikasjoner .

Det er like viktig å unngå oversmøring. Fyller en peiling hulrom med for mye fett kan forårsake trykkoppbygging, noe som fører til tetningsskader og økt varmeutvikling fra kjerning, noe som til slutt kan føre til for tidlig peiling failure . Riktig mengde fyller vanligvis 30-50% av den ledige plassen inne i peiling bolig.

Vedlikehold og feilsøking

En proaktiv peiling maintenance programmet er nøkkelen til å forhindre uventet nedetid og forlenge levetiden til utstyret ditt. Mens dype sporkulelager er robuste, de er ikke immune mot slitasje. Regelmessig inspeksjon og solid forståelse av felles peiling failure moduser kan hjelpe deg med å identifisere og løse problemer før de fører til kostbare reparasjoner.

Regelmessig inspeksjon

Rutinemessige inspeksjoner er første forsvarslinje mot peiling failure . Visuelle og hørbare kontroller kan ofte avdekke et problem tidlig.

• Visuell inspeksjon: Se etter tegn til skade på peiling eller omkringliggende komponenter. Se etter lekket eller misfarget fett, noe som kan indikere overoppheting. Tilstedeværelsen av rust eller korrosjon på akselen eller huset er et tydelig tegn på fuktinntrengning.

• Hørbar og haptisk inspeksjon: En sunn peiling skal fungere jevnt og stille. Et trent øre kan oppdage uvanlige lyder som sliping, klikking eller rasling, som ofte signaliserer intern skade eller forurensning. Et mekanisk stetoskop kan hjelpe med å finne kilden til støyen. På samme måte kan en høy temperatur (sammenliknet med normal driftstemperatur) være et rødt flagg for problemer med smøring eller overbelastning. Vibrasjonsanalyseverktøy kan også gi en mer presis diagnose ved å identifisere spesifikke feilfrekvenser.

Rengjøringsprosedyrer

For åpen dype sporkulelager som ikke er forseglet, periodisk rengjøring og re- smøring er en del av rutinen peiling maintenance .

• Rengjøring: Den peiling bør fjernes forsiktig fra den søknad og rengjøres med et ikke-brennbart rengjøringsmiddel som mineralsprit eller parafin. Den peiling bør bløtlegges og røres for å fjerne gammelt, forurenset fett. Spinn aldri en peiling med trykkluft da dette kan føre til at den roterer i ekstreme hastigheter og skader løpebanene eller kulelager .

• Tørking og ettersmøring: Etter rengjøring peiling må tørkes helt for å forhindre korrosjon. Når den er tørr, bør den umiddelbart smøres på nytt med riktig mengde og type av grease as specified by the manufacturer. It is important to remember that sealed or shielded peilings (ZZ eller 2RS) er vanligvis "smurt for livet" og er ikke designet for å åpnes, rengjøres eller smøres på nytt.

Vanlige feilmoduser

Forstå årsaken til en peiling failure er det mest avgjørende trinnet feilsøking .

• Tretthet: Den most common form of peiling failure er materialtretthet, som viser seg som avflassing eller avskalling på løpebanene. Dette er et tegn på at peiling har nådd slutten av sin beregnede levetid, et resultat av de millioner av stresssykluser den har gjennomgått.

• Forurensning: Slipende partikler som skitt, støv og metallspon er ansvarlige for en stor prosentandel av premature peiling failure . De forårsaker små fordypninger på løpebanene og kulelager , noe som fører til rask slitasje og en "slipende" støy.

• Feil smøring: Både over- og under- smøring kan forårsake en peiling å mislykkes. Mangel på smøremiddel fører til metall-på-metall-kontakt og overdreven slitasje, mens for mye fett kan forårsake varmeoppbygging og tetningsskader.

• Korrosjon: Rust og korrosjon på peiling overflater er vanligvis forårsaket av vann eller etsende kjemikalier. Dette kan føre til gropdannelse, som forstyrrer den glatte løpebanens overflate og fremskynder slitasje.

• Feil installasjon: Som diskutert tidligere, bruk av kraft feil under installasjon kan forårsake skade, for eksempel Brinelling, som fører til for tidlig peiling failure og støy.

Feilsøkingstips

Her er en rask guide til feilsøking vanlig peiling problemer:

Ved å inkludere disse peiling maintenance praksis, kan du betydelig forlenge levetiden til din dype sporkulelager og forhindre uventede mekaniske sammenbrudd.

Velge riktig dypsporkulelager

Velge passende dypt sporkulelager for et nytt design eller erstatning søknad er et kritisk trinn som syntetiserer all kunnskapen som er dekket så langt. Riktig valg vil sikre optimal ytelse, pålitelighet og lang levetid. Ikke samsvarende spesifikasjoner , derimot, kan føre til prematur peiling failure og kostbar nedetid. Her er nøkkelfaktorene du bør vurdere i utvelgelsesprosessen.

Faktorer å vurdere (belastning, hastighet, temperatur)

Den demands of the peiling application må analyseres nøye for å matche dem til peiling's evner.

• Last: Den most fundamental consideration is the force the peiling vil måtte støtte. Du må bestemme både radiell belastning og den skyvelast at peiling vil bli utsatt for. Den dynamiske lastvurderingen ( $C$ ) av de valgte peiling må være tilstrekkelig til å gi nødvendig levetid under den beregnede ekvivalente dynamiske lasten. På samme måte kan den statiske belastningen ( $C_0$ ) må ikke overskrides, spesielt i applikasjoner hvor a high load is applied while the peiling er stasjonær. Det er her en detaljert forståelse av peiling livsformel ( $L_{10}=(C/P{)}^3$ ) blir uvurderlig.

• Hastighet: Den maximum operating speed of the shaft must be well within the peiling's RPM-grense. Høye hastigheter krever peilings med lav friksjon, for eksempel åpen eller skjermet peilings , og often necessitate a different type av smøring , for eksempel olje, som kan spre varme mer effektivt enn fett. A peiling tvunget til å operere over hastighetsgrensen vil raskt overopphetes, noe som fører til nedbrytning av smøremiddelet og raskt peiling failure .

• Temperatur: Den operating temperature of the søknad er avgjørende for å velge riktig peiling materials og smøremiddel. Høye temperaturer kan bryte ned fett og olje og, hvis ekstreme nok, kan permanent endre hardheten og styrken til stålringene og kulene. For høy temperatur applikasjoner , spesialiserte smøremidler og peiling types med høytemperaturbur (som messing) eller keramiske materialer kan være nødvendig.

Lagerstørrelse og klaring

Når ytelseskravene er oppfylt, vil de fysiske spesifikasjoner må tas opp.

• Størrelse: Den standard dimensions of a dypt sporkulelager er dens boring (indre diameter), ytre diameter og bredde. Disse dimensjonene må være nøyaktig tilpasset til akselen og husets boring for å sikre en riktig passform. En tett passform kan skape en forspenning som reduserer den innvendige klaringen, mens en løs passform kan føre til akselkryping og gnagingskorrosjon.

• Intern godkjenning: Dette er den lille mengden spill eller "løshet" mellom den indre ringen, ballene og den ytre ringen. Det er en kritisk spesifikasjon som påvirker peiling's ytelse og liv. Standardklaringen, betegnet som C0, er egnet for de fleste generelle peiling applications . For spesifikke forhold kan det imidlertid være nødvendig med en annen klarering: a peiling med en C3-klaring har større internt spill, noe som er gunstig for applikasjoner med høye hastigheter eller temperaturer hvor termisk ekspansjon er en faktor. Omvendt er en C2-klaring tettere og kan brukes til applikasjoner krever større rotasjonsnøyaktighet.

Nøyaktighet og toleranse

Den precision of a dypt sporkulelager er definert av toleransegraden, som er standardisert internasjonalt.

• ABEC-karakterer: I USA etablerer Annular Bearing Engineers' Committee (ABEC) karakterer som definerer dimensjonsnøyaktigheten og rotasjonstoleransen til peilings . Karakterene varierer fra 1 (laveste presisjon) til 9 (høyeste presisjon).

• Applikasjonsspesifikke behov: En standard ABEC 1 peiling passer for de fleste generelle industrielle peiling applications , for eksempel elektriske motorer eller pumper. Imidlertid for applikasjoner som krever ekstremt lav støy og høy rotasjonsnøyaktighet, for eksempel maskinverktøysspindler eller presisjonsinstrumenter, brukes høyere kvaliteter som ABEC 3 eller 5. Det er viktig å merke seg at høyere nøyaktighet kommer til en betydelig høyere kostnad, så den bør kun spesifiseres når søknad krever det virkelig.

Fremtidige trender innen dype sporkulelager

Den world of peilings er langt fra statisk. Ettersom bransjer utvikler seg og etterspørselen etter større effektivitet, bærekraft og intelligente systemer vokser, vokser også teknologien bak dype sporkulelager . Fremtiden til peilings er formet av tre nøkkeltrender: fremskritt innen peiling materials , integrering av smart teknologi, og et fornyet fokus på bærekraftige løsninger.

Fremskritt innen materialer

Den quest for higher performance has led to the development of new and improved peiling materials . Mens krom stål forblir industristandarden, forskning er fokusert på å lage legeringer med forbedret utmattingsstyrke og slitestyrke for å møte kravene til høyere hastigheter og belastninger, spesielt i elektriske kjøretøyer (EV). Videre bruk av keramiske materialer som silisiumnitrid blir mer utbredt, spesielt i høyhastighets applikasjoner som EV-drivlinjer og turboladere. Disse materialene er lettere, mer stive og kan operere ved høyere temperaturer med mindre smøring , og gir en betydelig ytelsesfordel. Forskere undersøker også bruken av avanserte belegg, som Diamond-Like Carbon (DLC), for å forbedre holdbarheten og redusere friksjonen til standard stål peilings .

Smarte lagre med sensorer

En av de mest spennende trendene er integrering av sensorer og elektronikk direkte inn i peilings , som gir opphav til "smart peilings ." Disse peilings er ikke bare passive mekaniske komponenter; de er aktive datainnsamlingsenheter. Innebygde sensorer kan overvåke viktige driftsparametere i sanntid, inkludert temperatur, vibrasjon og radiell belastning . Disse sanntidsdataene gir mulighet for et skifte fra tradisjonelle, tidsbaserte peiling maintenance til en mye mer effektiv og kostnadseffektiv prediksjon vedlikehold modell. Ved å oppdage anomalier og tidlige tegn på slitasje, smart peilings kan varsle operatører om potensielle problemer før en katastrofe peiling failure oppstår, maksimerer utstyrets oppetid og minimerer reparasjonskostnadene. Denne teknologien er en hjørnestein i Industry 4.0, som gjør det mulig for maskiner å bli selvbevisste og koblet til tingenes internett (IoT).

Bærekraftige lagerløsninger

Ettersom industrier over hele verden forplikter seg til å redusere sitt miljøfotavtrykk, peiling industrien beveger seg også mot mer bærekraftig praksis. Produsenter utvikler seg peilings med redusert miljøpåvirkning gjennom hele livssyklusen. Dette inkluderer bruk av resirkulert stål og utvikling av nye produksjonsprosesser som er mer energieffektive. Videre er det et press for å utvikle miljøvennlige smøremidler som er biologisk nedbrytbare og har en lavere toksisitetsprofil. Nytt peiling types blir designet for å redusere friksjon og energiforbruk, noe som direkte bidrar til større effektivitet i peiling applications de betjener, fra vindturbiner til elbiler. Konseptet med en sirkulær økonomi vinner også gjennomslag, med noen produsenter som tilbyr re- smøring og rekondisjoneringstjenester for å forlenge levetiden til peilings og minimere avfall.

Den convergence of material science, digital technology, and sustainability will continue to drive the evolution of dype sporkulelager , som sikrer at de forblir i hjertet av mekanisk innovasjon i flere tiår fremover.
